Ich baue mir einen high-amp Sirrah V3

[Firschi]

Ja, ihr habt richtig gelesen, ich bewege mich zur Abwechslung mal auf Verstärker-Wegen abseite des glühenden Röhren-Pfades. Eigentlich hatte ich nicht vor, den Bau zu dokumentieren, vielleicht interessiert es aber doch irgendwen. Genau genommen ist der Aufbau schon sehr weit fortgeschritten, es fehlen aber noch ein paar Einzelteile.


Basis des ganzen Vorhabens ist eine Platine des Sirrah V3. Alle Informationen zu dem Verstärkerkonzept "Sirrah" sind hier zu finden: http://www.high-amp.de/html/sirrah.html

[RunWithOne]

Es ist in jedem Fall interessant Dominik.

[Robodoc]

Finde ich auch.

Wir wollen Bilder sehn

[Staxi2017]

Dominik, du verlinkst auf V2 - baust aber den V3
Würde mich eh interessieren, was der Unterschied ist - ich hab den V2.

V2 - auf der Liste: Offer_Sirrah_inside.jpg
https://hidrive.ionos.com/share/3o1d8h1.by#$/Sirrah
V3
https://content.head-case.org/monthly_2 ... ac35e4.jpg

[Firschi]

Jo, weil man bei high-amp nicht auf einzelne Versionen, sondern nur auf Modelle bzw. Rubriken verlinken kann

Ich fürchte, mit den Fotos alleine kommt man nicht weit. Auch wenn man da natürlich recht gut sehen kann, wie sich bspw. die Positionierung des Netzteils auf der Platine geändert hat.

[Staxi2017]

Ok, heisst das, das Konzept ist bei V3 das gleiche wie bei V2 - nur die Aufteilung ist anders?
...ich hätte doch Elektrotechnik studieren sollen ... dann bräuchte ich nicht die lästigen Fragen stellen -.. sorry

[ZeeeM]

Ist ja ein recht übersichtlicher amp. Interessant wäre ein BOM und die Kosten. Steht vielleicht da, kann ich aber est nach Kaffee Nr. 3 lesen
Interessant ist das die Pol-Spannung in der Summe statisch> 25 MOhm liegt, dynamisch aber bei 5 MOhm.

[Firschi]

@Hubert: Ich meinte, dass man alleine anhand der Bilder nur das veränderte Layout erkennen kann, aber sehr wahrscheinlich keine Details der Umsetzung, der Bauteile und des Layouts.


@Carsten: BOM für die V2 gibt es direkt bei high-amp. Im Moment gibt es dort keine Doku zur V3, ich möchte Andreas auf keinen Fall vorgreifen. Muss erstmal bei ihm nachfragen, wie die diesbezügliche Lage ist.

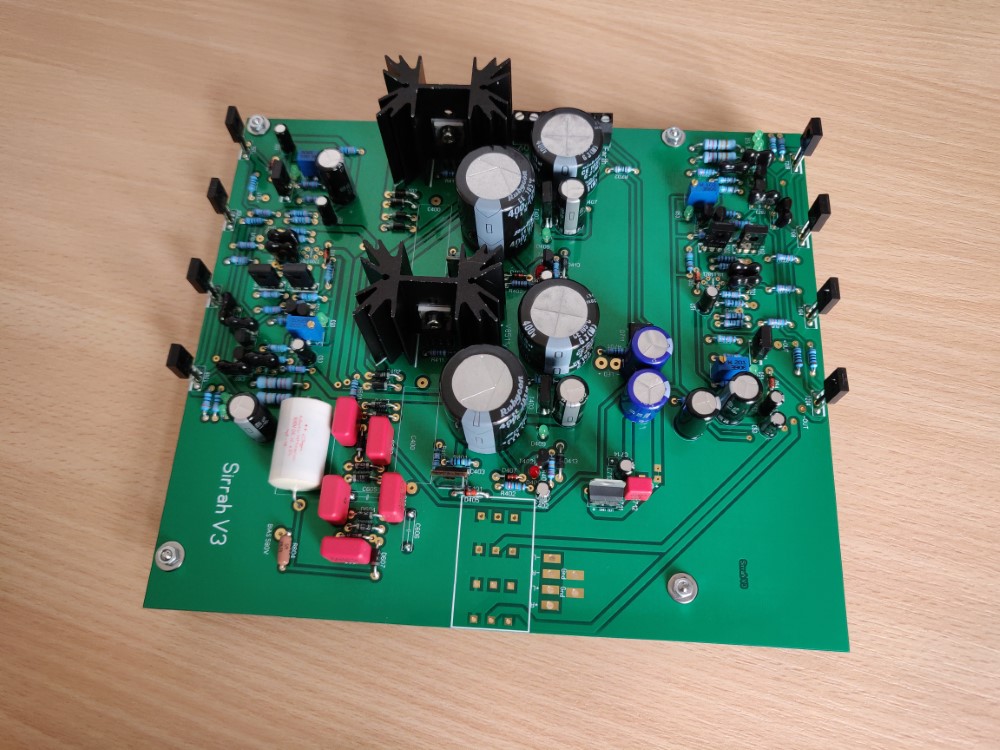

@Hans: So sieht die Platine im Moment aus. Nicht das beste Foto, ich weiß


Es fehlen leider noch Teile, sonst könnte ich weiter machen.

[ZeeeM]

Sieht gut aus und sehr DIY freundlich. Wie sieht es mit der Beschaffbarkeit aus? Ich hatte vor 10 Jahren mal einen Cavalli Hybrid Amp zusammengebraten und die Beschaffung war nicht prickelnd.
Am Ende ist dann Case-Work der aufwändigste Teil. Wenn ich keinen Stax SRM1-MK2 für um die 300 Euro bekomme, dann muss der Kolben ran. :-D

[Firschi]

Viele Teile sind als Standard zu bezeichnen und problemlos bei den "großen" Elektronikläden zu bekommen.

Schwieriger zu bekommen und teilweise auch überraschend kostenintensiv sind bspw. einige Halbleiter, der Trafo, das Gehäuse, die Output Buchse und das Poti. Wollte man den Sirrah in Serie fertigen wäre das natürlich ein kleineres Thema, ein Einzelstück wird aber doch recht teuer.


Aber ganz ehrlich, bei einem solchen Projekt sollte man meiner Meinung nach wenige Kompromisse machen.

[Hüb‘]

Wollte man den Sirrah in Serie fertigen wäre das natürlich ein kleineres Thema,

Bei der zu erwartenden Seriengröße wohl nicht wirklich. Selbst bei einem erfolgreichen Produkt redeten wir hier vermutlich nicht über relevante Stückzahlen.

[Firschi]

Naja, es macht schon einen verhältnismäßig großen Unterschied, ob man ein CNC-Programm für das Fräsen der Front für eine einzelne Front erzeugt, oder sich der Aufwand auf 10, 20 oder 50 Fronten "verteilt".

Was die Staffelpreise von Widerständen, etc. angeht, gebe ich dir absolut Recht, Frank.

[Hüb‘]

Was die Staffelpreise von Widerständen, etc. angeht, gebe ich dir absolut Recht, Frank.

Ich meinte nur die Bauteile.

Viele Grüße
Frank

[Firschi]

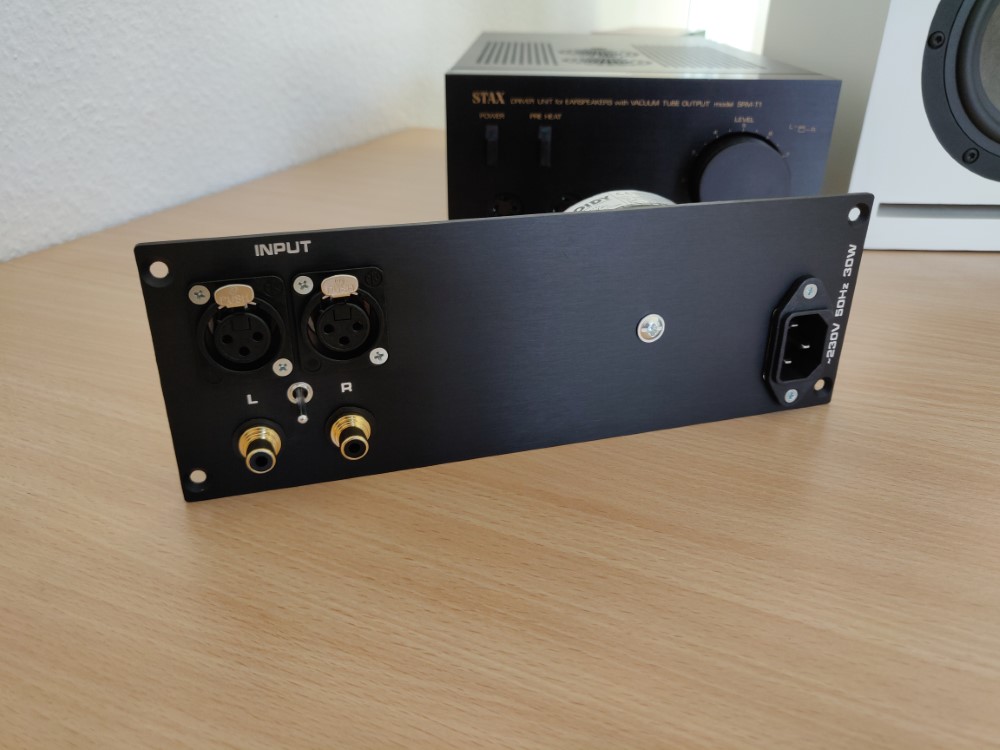

Das dünnere 3mm Blech für die Rückseite habe ich schon vorbereitet, muss aber noch verkabelt werden.


Stromversorgung befindet sich rechts, die Audioeingänge links. Man wird später entweder die symmetrischen XLR-Eingänge oder die unsymmetrischen Cinch-Eingänge benutzen können.

[Hüb‘]

Sieht sehr sauber aus!

[civicep1]

Dominik, das sieht mal wieder aller erste Sahne aus. Top! Ich bin gespannt auf weitere Infos.
Wo lässt du Front- und Rückplatte bearbeiten? Schaeffer AG?

[Firschi]

Wo lässt du Front- und Rückplatte bearbeiten? Schaeffer AG?

Ja, genau. Ich finde, der Frontplattendesigner ist ein wirklich brauchbares Werkzeug für diese Art von Gehäuseplatten - auch wenn das Ergebnis sehr kostspielig ist

[civicep1]

Ja das stimmt, wobei die Qualität über jeden Zweifel erhaben ist. Ich habe meine Frontplatten auch immer von denen bearbeiten bzw. erstellen lassen.

Ich bin gespannt.

[Staxi2017]

Was kostet da das komplette Gehäuse bei Einzelanfertigung? - ich hab echte keine Idee

[Firschi]

Das Gehäuse kommt inkl. Anti-Vibrationsfüßen und gelochtem Deckel aus Italien und kostet gut 80€. Für die Bearbeitung der Front und der Rückseite werden ca. 110€ fällig. Hinzu kommt der gefräste Drehknopf für das Poti aus Aluminium. Alles zusammen über 200€. Autsch


[Firschi]

Ich hatte zwischenzeitlich Mail-Kontakt mit Andreas Rauenbühler. Der augenscheinlichste Unterschied zwischen V2 und V3 des Sirrah liegt tatsächlich im Layout. Seiner Aussage nach ist die Veröffentlichung der Doku des Sirrah V3 für DIYer im Moment noch nicht vorgesehen. Das respektiere ich und bitte euch, das selbe zu tun.


Wer sich einen Sirrah V2 bauen möchte, kann sich fröhlich bei ihm bedienen Gehäuse und alle Schnittstellen nach außen sind bei beiden Modellen gleich. Vielleicht kann ja jemand ein bisschen Inspiration aus diesem Thread ziehen.

[Staxi2017]

Das ist schade ....

Andererseits ...
Steigen damit die Chancen, daß du einen T2 baust? ...

[Firschi]

Ich baue meinen Sirrah V3 natürlich fertig, werde mich aber bzgl. der BOM vorerst bedeckt halten, was die Elektronik angeht, bis Andreas seine Doku veröffentlicht.

Ein weiteres, etwas anderes Projekt habe ich noch in der Pipeline, dazu poste ich die Tage was.


Welchen T2 meinst du? Es gibt eine DIY Variante des STAX SRM-T2 Systems, die aber finanziell für mich längst nicht machbar ist, leider.

[Staxi2017]

Ja, den meinte ich.
Gibt immer wieder mal die Teile
https://www.head-case.org/forums/topic/ ... available/

Wohl schon weg - aber nicht als verkauft deklariert
https://www.head-fi.org/threads/fs-part ... ld.749870/

[Firschi]

Ein weiteres, etwas anderes Projekt habe ich noch in der Pipeline, dazu poste ich die Tage was.

Das isses https://www.prof-x.de/forum/viewtopic.php?f=4&t=1011

[Firschi]

Es ist nicht zu fassen, der Fortschritt des Projektes hängt gerade an 4 lausigen Teilen, die seit Wochen irgendwo auf dem Postweg sind

[Diego Dee]

Für mich als absolut untalentierten in Sachen Elektronik und Schaltungen ist das mal wieder unglaublich
was du hier auf die Beine stellst Dominik

Das ruft nach einem Vergleich: Dom. Sirrah vs. T1one.

[kds315]

Spannend Dominik, were das interessiert verfolgen, obwohl meine Zeit der Elektronik-Bastelei schon lange vorbei ist...
Aber irgendwie hänge ich da dran ;-)

[Firschi]

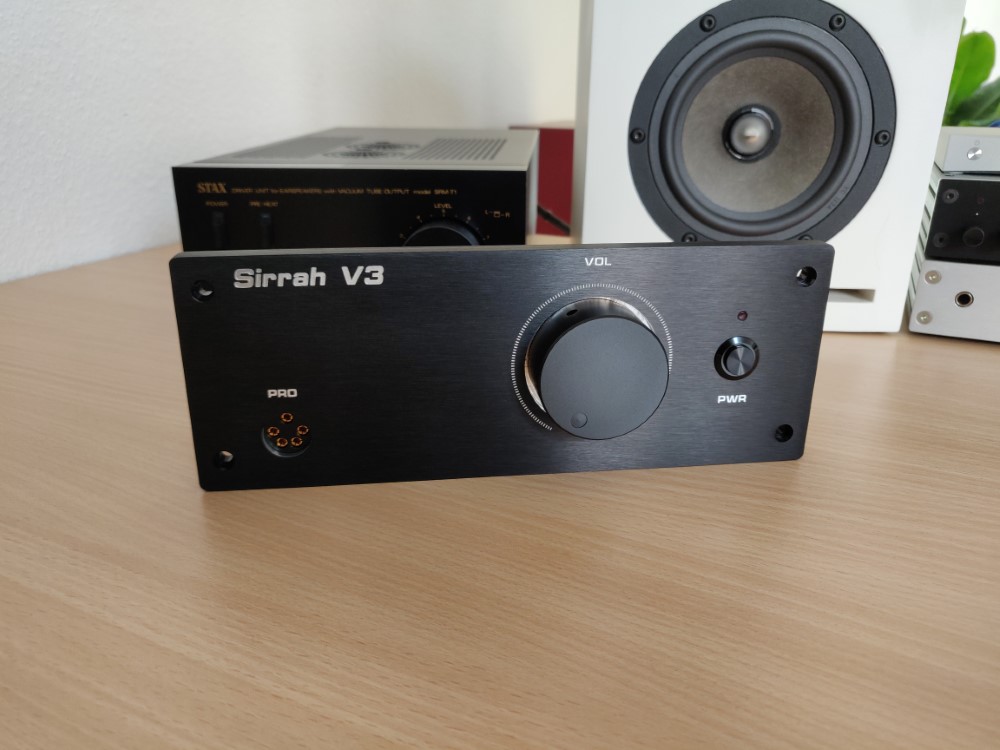

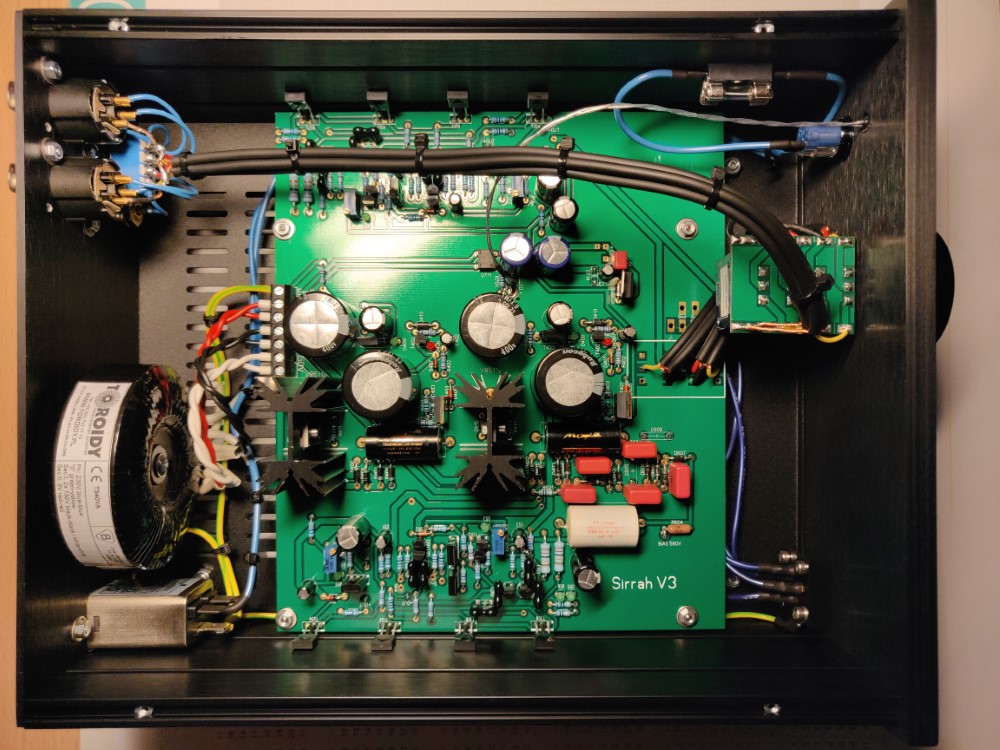

Fast fertig, der Sirrah.

IMG_20201230_210828 (Custom).jpg (244.5 KiB) 9780 mal betrachtet

Fehlen nur noch die Befestigungen, die die 8 äußeren Transistoren an die Seitenwände des Gehäuses drücken. Für mich scheiden alle Wege aus, bei denen Schrauben von außen zu sehen wären. Mal sehen, was mir einfällt.

[ZeeeM]

PCB kann man so kaufen? Brauch es exotische Bauteile? Ich erinnere mich an meinen hier stehenden Cavalli CTH, ein Röhrenhybrid, der war dann doch recht teuer. Allein die Konstanstromdioden, die selbst noch gingen aber dann von Läden kommen die einen Mindestbestellwert hatten.

Edit: Sehe ich da eine Nut über den Transen?
