Neues Projekt: BK 108 BL-Horn mit Tangband W4 2142

[Hirnwindungslauscher]

Da es mich immer wieder nach Basteleien gelüstet, habe ich folgenden Plan näher in´s Auge gefasst:

Das Fostex BK 108 BL-Horn, allerdings mit meinem Tangband W4 2142 bestückt.

Bislang habe ich nur ein BL-Horn hören dürfen: Das Viech mit dem Beyma 8AG/N. Gefallen hat mir schon die "Direktheit" der Wiedergabe. Live-Faktor war durchaus vorhanden. Klanglich aber relativer Mist im Mittelton / unterem Hochton, wie ich denke.

Ob´s klappt? Weiss ich nicht. Daher ausprobieren. Im Vergleich zu manch anderen Hörnern bleibt es für einen 10cm Treiber ja noch relativ kompakt. Platz ist in der Bude durchaus vorhanden.

Nach wie vor steht immer noch der Plan, die Solo100 entweder in Pentatons umzuwandeln, oder halt einen weiteren 8" BB zu testen (vorzugsweise TB W8 2145).

Hat jemand Erfahrung mit diesem Horn?


PS: Was ich im Endeffekt bauen werde, hängt noch stark von meiner Lust und Laune ab.

[hadisch]

Deine Ideen gehen dir nicht aus.

[Hirnwindungslauscher]

Stimmt, es hapert nur an der Umsetzung dieser. Sowie an Geld, Platz, Material, Werkzeug, Lebenszeit.


Edit:

Hier der Bauplan. *sabber*
https://www.homepage-baukasten-dateien. ... z_encl.pdf
Habe auch das BK 103 gefunden. Etwas kleiner, als das 108. Denke aber, dass ich das 108er nehme. Scheinbar passen die TSP auch gut überein zwischen dem Fostex und Tang-Band. No risk no fun.
Vorteilhaft ist auch, dass der Tangband mehr Hub verträgt, als der Fostex.

[hadisch]

. Hier der Bauplan. *sabber*

Ja, macht bestimmt Spaß den zu bauen.

. Sowie an Geld, Platz, Material, Werkzeug, Lebenszeit.

Am meisten an Lebenszeit.
Mit was messt du deine LS?
Welches Mikro, welche Software dazu?

[Schlappen]

Dennis, evt. schon mal einen guten Schreiner suchen, der Dir die Platten sauber und v.a. winklig (!!) zuschneidet. Das ist das wichtigste überhaupt.
Im Baumarkt ist das immer so eine Sache mit den Leuten dort im Zuschnittbereich...

btw. die Seitenwände aus 27 mm MDF.?
Wird verdammt schwer, das Teil.

[Hirnwindungslauscher]

Ja das wäre evtl. eine Idee. Ich habe hier nur eine popelige Stichsäge, die gerade Schnitte zur Kunstform werden lässt.

Bei den Solo100 war ich auch von Baustoffhandels-Sägemeistern abhängig. Ergo ist der Deckel nicht wirklich eben.

Vermutlich werde ich den Bauplan auch noch etwas umändern. Fostex ist ja dafür bekannt, immer die Pläne auf möglichst wenig Verschnitt von ganzen MDF-Platten zu entwickeln, was ich lobenswert finde.

Erstmal sowieso -> Spanplatte. 27mm Seitenwände...garnicht mal drauf geachtet. Braucht auch nicht sein. Die vielen Versteifungen sind auch nicht derart notwendig. Denke, dass ich da wohl gut 2/5 des ganzen Holzes einsparen kann.

Aber mal schauen. Werde wohl sicherlich wieder bei dem Baustoffhandel meiner Heimatstadt das Holz bestellen.

Erst muss aber Geld rein kommen und das wird wohl primär in ein vernünftiges Langhantel-Set mit feiner Olympia-Stange investiert. Etwas zukunftssicherer für mich.

[hadisch]

. Bei den Solo100 war ich auch von Baustoffhandels-Sägemeistern abhängig. Ergo ist der Deckel nicht wirklich eben.

Beim Zuschnitt daneben stehen bleiben und gleich reklamieren wenn dir was nicht gefällt.
Dann passt das ;-)

[Firschi]

Mache ich auch immer so. Bei den Baumärkten hier hatte ich bzgl. Winkel- und Maßhaltigkeit noch nie Probleme.

[hadisch]

Der Dennis macht mich heiß, auch mal wieder LS zu bauen.
Nur benötige ich einen Bausatz, vielleicht den, den Hans mir vorgeschlagen hat.
Da ich nicht messen kann.
Oh je, ich brauche einen 40 Std Tag

[thewas]

Bevor ihr euch sehr viel Arbeit macht (so ein Gehäuse ist ja nicht nur 6 Platten), müsst ihr bedenken dass ein 4 Zoll Chassis sehr beschränkt ist wenn man auch den Bassbereich von ihm abverlangt, Klirr und vor allem psychoakustisch problematische Intermodulationsverzerrungen sind das Ergebnis. Lieber so einen kleinen aber feinen Breitbänder in einer Minikiste oder Ikea Holzschüssel (fördert die Abbildung) einbauen und jeweils drunter ne Basskisten/Subwoofer und dann um 150-300 Hz getrennt, hat nur Vorteile, weniger Aufwand, weniger Holz, bessere Abbildung vor allem viel saubere Wiedergabe.
Schöne Grüße
Theo

[Schlappen]

Mache ich auch immer so. Bei den Baumärkten hier hatte ich bzgl. Winkel- und Maßhaltigkeit noch nie Probleme.

Das kommt auch immer sehr darauf an, WER gerade an der Plattensäge steht. Hier bei BAUHAUS ist jemand, der ehemaliger Schreiner ist, da kann man sich drauf verlassen. Teilweise macht das aber auch irgend so ein angelernter Azubi, der die Platte noch nicht mal besäumt, bevor er auf Maß schneidet. Da hab ich mich schon schwarz geärgert.
Ich nehm auch immer gleich Zollstock mit, um sofort nachzumessen.

Für so ein aufwändiges Ding, wie es Dennis vorhat, würde ich aber eine richtige Schreinerei damit beauftragen. Muss man halt mal vorher Preise vergleichen.

[Hirnwindungslauscher]

@Theo

Sehe ich auch so. Für mich ist das sowieso alles eher ein Fun-Projekt. Ob´s gebaut wird, sehe ich sowieso erst, wenn es fertig vor mir steht und spielt.

@hadisch

Meine Empfehlung ist wirklich die Visaton Solo100. Der B200 (der Treiber) ist für mich nach wie vor der beste 20cm Breitbänder und dadurch, dass er keinen Schwirrkonus hat, hat er auch einen besseren Hochtonbereich und Rundstrahlverhalten als die meisten anderen in dem Bereich.

Vom Preis/Leistungsverhältnis ist er ungeschlagen. Selbst Bernd Timmermanns hat schonmal zugegeben, dass er den B200 besser als die teureren Tangband 8" findet.

[Hirnwindungslauscher]

Tja, so kann´s kommen:

Hätte nun tatsächlich das gesamte ungeschnittene Holz für die Hörner hier...

...aber bin zeitgleich an ein günstiges Päärchen Intertechnik Nova MDS 08 gekommen. Das sind 20cm Tieftöner mit Kevlar-Membran. Diese gab es früher in Gelb und mittlerweile in schwarz. Besagte Gelbe sind mir in die Hände gefallen. Die schwarze Variante sieht exakt wie ein Visaton GF200-Klon aus.
Sind, wie ich finde, sehr schöne Chassis.

Die werden nun mit den Tangband zusammen kombiniert zu einem 2-Wege System. Dachte an 500Hz Trennfrequenz. Ca. 30 Liter für die MDS 08.
Aktiv habe ich das mit einer Box schonmal ausprobiert und das gefällt mir sehr gut.

[Hirnwindungslauscher]

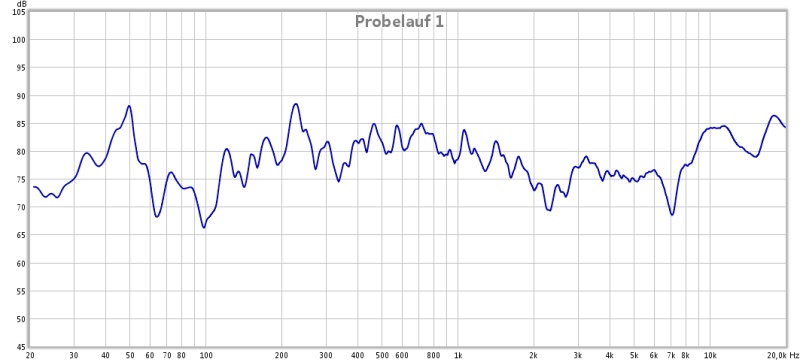

Erster Test mit passiver Weiche (nähe vom Hörplatz):


Kann so bleiben. Übernahme passt. Klang auch. Zweite wird nun aufgebaut. Wenn´s mir dann gefällt, sind Morgen evtl. die Gehäuse dran.

Der MDS 08 ist erstmal in´s Solo100 Gehäuse gekommen.



GRRRRRR....war noch an.

Code: Alles auswählen

Filter  1: ON  PK       Fc    2000 Hz  Gain   -6,0 dB  Q  0,50
Filter  2: ON  PK	Fc    7190 Hz  Gain   -8,0 dB  Q  6,00


(Obere Kurve = Korrekt)

[Hirnwindungslauscher]

Beide Seiten sind nun bestückt.

Klanglich ordentlich. So gefallen mir die W4-2142 tatsächlich mal. Interessant sind die MDS 08 -> Mehr Dampf untenrum als bei den B200. Könnte tatsächlich auch eine nette Aufwertung für den großen Pappkameraden sein.

Nachdem sowenig in letzter Zeit geklappt hat, ist das gerade wie Seelen-Urlaub.

[thewas]

Klasse, ein gutes FAST ist ein toller Kompromiss!

[Hirnwindungslauscher]

Jap die ganze Konstruktion ist auch ein ziemlicher Kompromiss.

Hat aber gereicht, dass ich die B200 nun verkauft habe.

Wirklich wunderbar ist der Tiefgang der MDS08. Im Solo100 Gehäuse komme ich bis satte 20Hz runter, was auch hör- und fühlbar ist. Klasse! Ergibt nochmal einen ganz anderen Eindruck. Endlich habe ich auch ein passendes großes Wohnzimmer, womit ich die 20Hz wirklich hörbar ausreißen kann.
Dynamik ist wirklich klasse. Da war ich manchmal wirklich von den Socken gehauen. Eigentlich hätte ich sogar die B200 mit dem MDS08 noch testen wollen, aber dazu kam es nun nicht mehr.

Hatte beim MDS08 aber eine fiese Raumresonanz, die anfangs eher für druckvollen Spaß sorgte, aber später dann nervte. Per EQ vom REW habe ich ihn automatisch dann von 20 - 200 Hz glattgebügelt. Dann etwas Feintuning daran vorgenommen und nun passt alles sehr gut.

Sonst ist seitens des Breitbänders definitiv ein Mehr an Hochton spürbar. Tonal noch nicht alles ideal, aber sehr nahe an meiner Befriedigung.

Trennung ist bei 500Hz. Die Frequenzweiche ist tatsächlich eine vorhandene gewesen, wo es glücklicherweise von der Phase her direkt schon passte. Musste nichts mehr dran ändern.


Die Tieftonentzerrung - vom Hörplatz gemessen

Nun arbeite ich noch an der Gesamtabstimmung.

[Firschi]

Möchtest du uns vielleicht mit ein paar Bildern einen Eindruck davon verschaffen, was du da erschaffen hast? Ich für meinen Teil habe keinerlei Durchblick bei den ganzen Teilebezeichnungen.

Hast du das Projekt zwischenzeitlich abgeschlossen?
